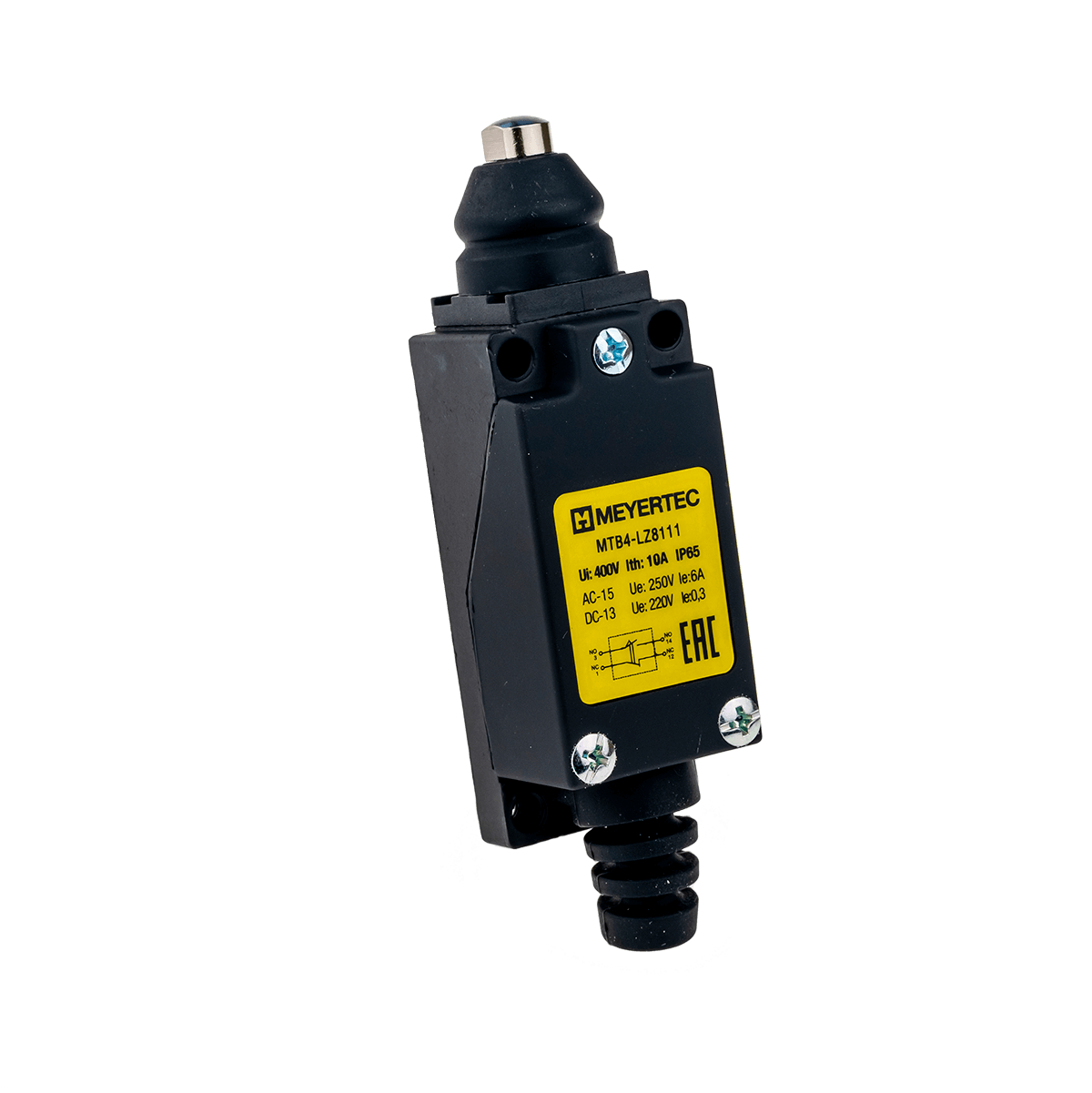

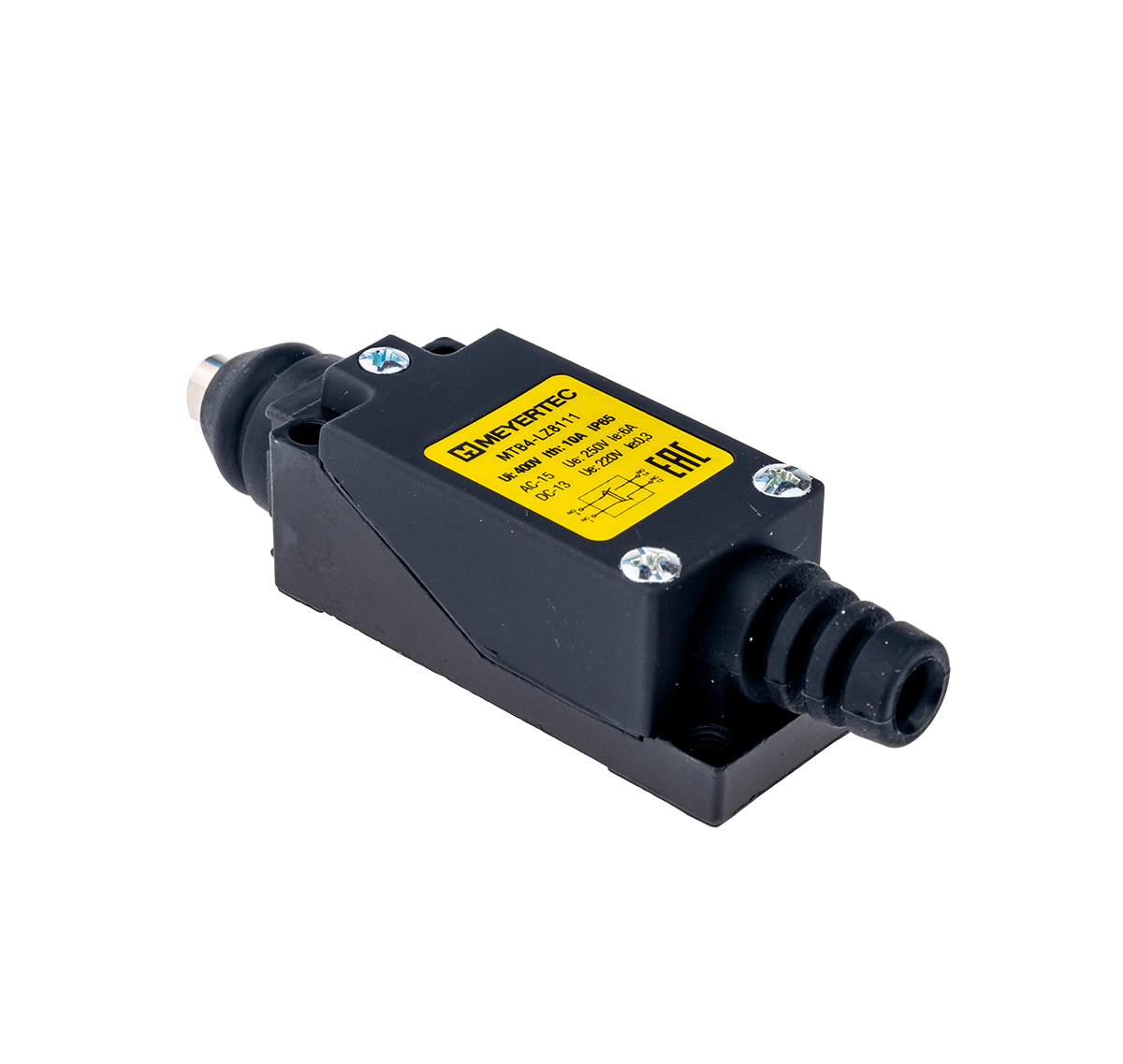

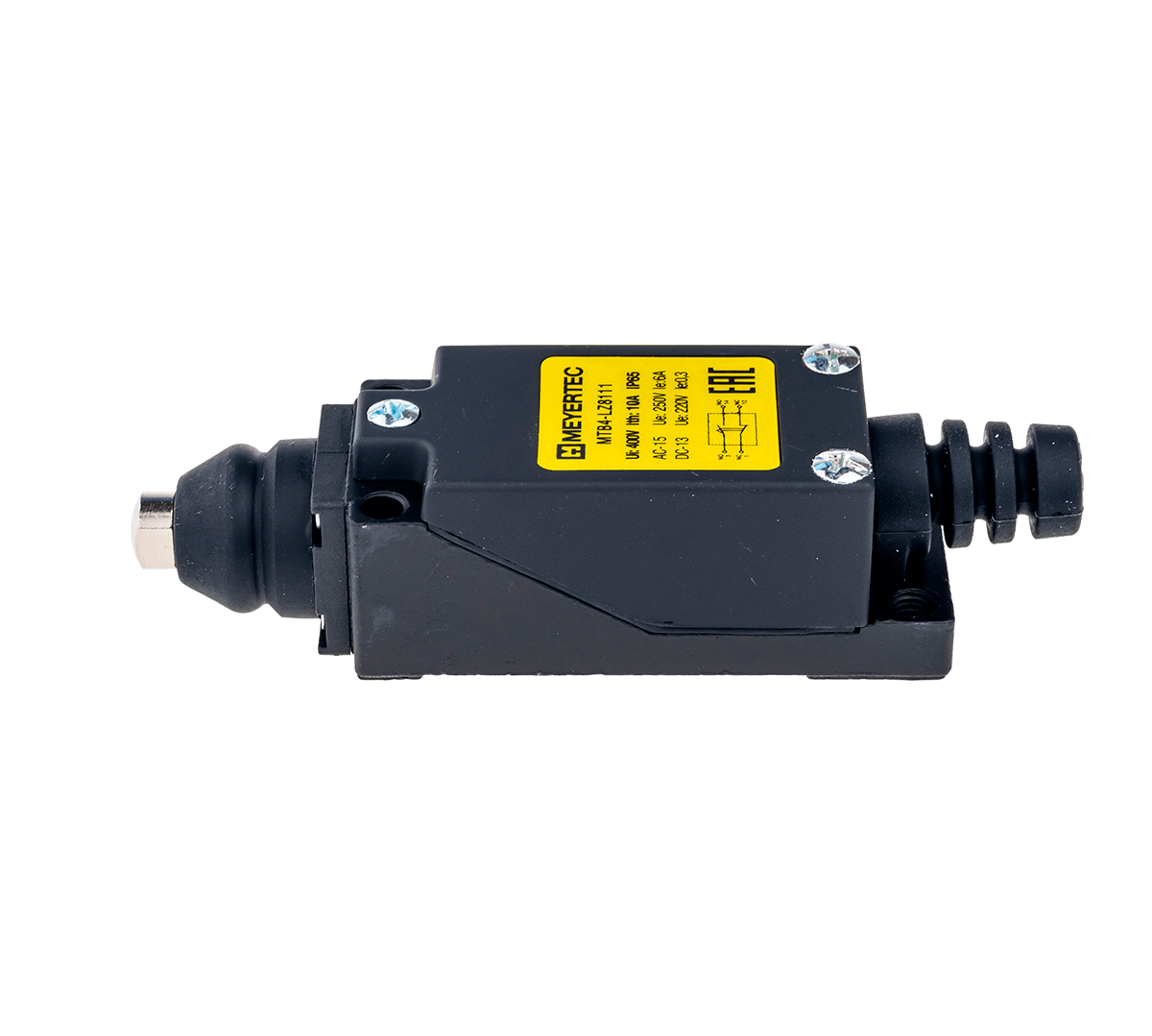

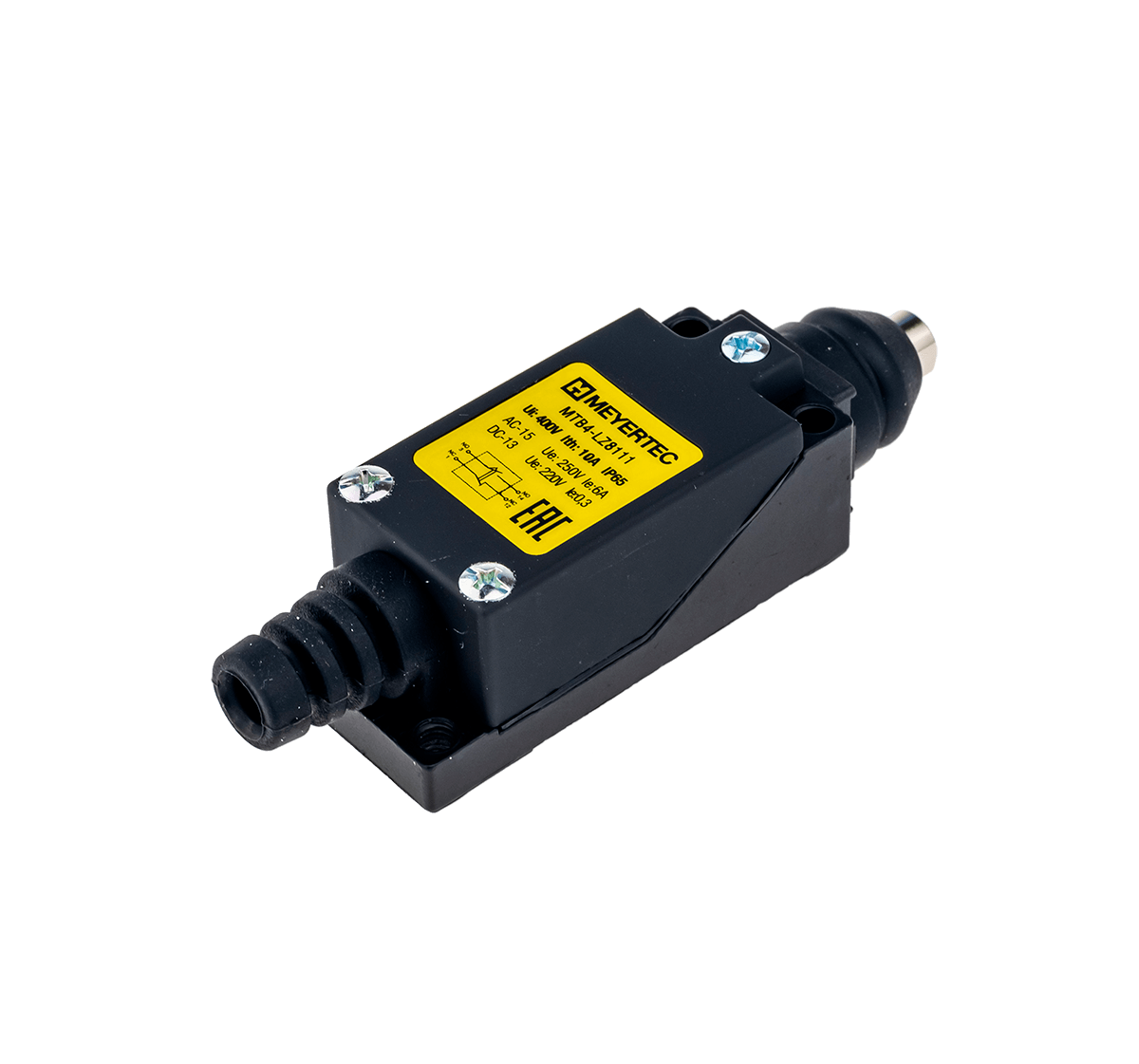

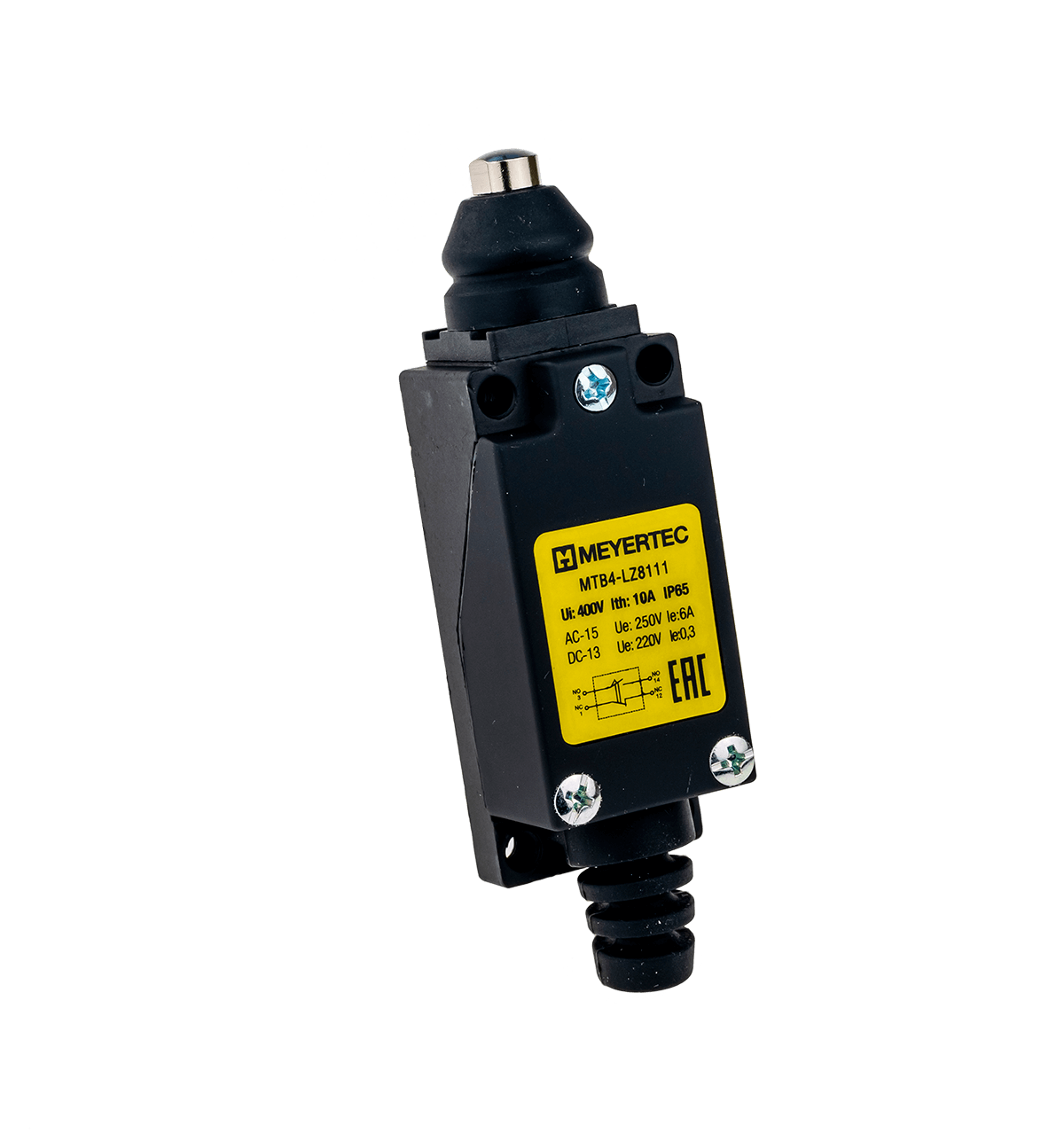

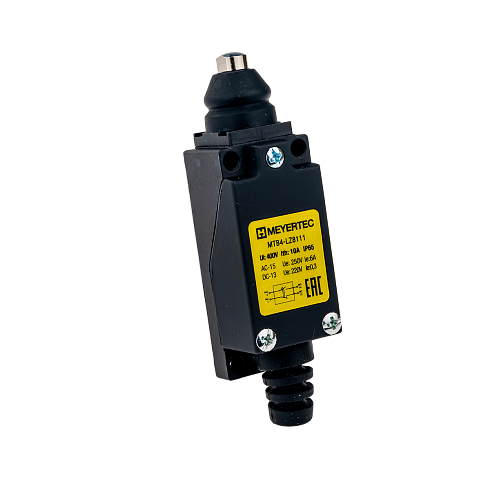

Концевые выключатели серии MTB4-LZ8111 применяются для контроля перемещения установок или частей установок, для контроля конечных положений. Выключатели выполнены в высоком пыле- и влагозащищенном исполнении, которое позволяет использовать данную серию в тяжелых условиях (деревообрабатывающие станки, конвейеры, крановые электроприводы, лебедки, системы контроля и автоматики и другие).
Преимущества
- Прочность и герметичность конструкции, IP65.
- Коммутация 2-х цепей (двухполюсный контакт NO + NC)
- Широкий модельный ряд выключателей
- Удобство подключения проводов
- Высокий коммутационный ресурс
- Метизы выполнены из оцинкованной инструментальной стали
| Параметры | Значение |
| Скорость срабатывания | 0,25 – 1,3 м/сек |
| Частота срабатывания | механическая: 120 переключений/мин |
| электрическая: 30 переключений/мин | |
| Контактная группа | NO + NC |
| Ток термической стойкости, Ith | 10 А |
| Сопротивление контактов | 15 мОм |
| Сопротивление изоляции | 100 мОм (500 В AC) |
| Напряжение изоляции | 2 кВ в течение минуты |
| Диэлектрическая прочность | 1000 В AC в течение минуты (между контактами) |
| Износоустойчивость | механическая: >10 млн. циклов |
| Вибростойкость | 10...55 Гц; двойная амплитуда 1.5 мм |
| Ударопрочность | 30 g (продолжительность = 18 мс) |
| Корпус | Металл (сплав алюминия) с пластиковой (PC, PBT) крышкой |
| Кабельный ввод | Диаметр кабеля 6–9 мм |
| Подключение контактов | Винтовые клеммы , сечение до 2 мм2 |
| Рабочая температура | -35…+70 °C |
| Влажность | <95 %, без образования конденсата |
| Масса | 120…190 г |
| Степень защиты | IP65 |
Электрические характеристики
| Un | Неиндуктивная нагрузка | Индуктивная нагрузка | ||||||
| R (резистор) | RC (сигнальная лампа) | L (катушка) | RL (ЭД) | |||||
| НЗ | НО | НЗ | НО | НЗ | НО | НЗ | НО | |
| 250 V AC | 6А | 1,5А | 0,7А | 3А | 2А | 1А | ||
| 500 V AC | 6А | 1А | 0,5А | 3А | 1,5А | 0,8А | ||
| 15 V DC | 6А | 3А | 4А | 3А | ||||
| 30 V DC | 6А | 3А | 4А | 3А | ||||
| 125 V DC | 0,4А | - | - | - | ||||
| 250 V DC | 0,2А | - | - | - | ||||
Рабочие характеристики
| Модель | MTB4-LZ8104, MTB4-LZ8107, MTB4-LZ8108, MTB4-LZ8108P, MTB4-LZ8104P | MTB4-LZ8111, MTB4-LZ8112, MTB4-LZ8122 | MTB4-LZ8166, MTB4-LZ8167, MTB4-LZ8169, MTB4-LZ8168 |
| Усилие срабатывания | 6N | 9N | 0,9N |
| Мин.усилие отпускания | 0,5N | 1,5N | 0,04N |
| Скорость срабатывания м/с | 1,3 | 0,25 | 1,3 |
| Количество в групповой упаковке | 10 шт. |
| Количество в транспортной упаковке | 100 шт. |
| Размеры индивидуальной упаковки, мм | 125 х 45 х 30 |
| Размеры групповой упаковки, мм | - |
| Размеры транспортной упаковки, мм | 365 х 280 х 265 |
| Объем индивидуальной упаковки, м3 | 0,000169 |
| Объем групповой упаковки, м3 | - |
| Объем транспортной упаковки, м3 | 0,027083 |
| Вес единицы (нетто), грамм | 121,2 |
| Штрих-код EAN13 | 4610015842050 |
