Микропроцессорный счетчик импульсов СИ8. Используется для подсчета количества продукции на транспортере, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, отсчета партий продукции, суммарного количества изделий и т.п. Встроенный в СИ8 таймер позволяет использовать прибор в качестве счетчика наработки, расходомера или для определения скорости вращения вала.
Счетчик импульсов СИ8 не рекомендуется использовать совместно с энкодерами. Для работы с энкодерами следует применять счетчик импульсов ОВЕН СИ30.

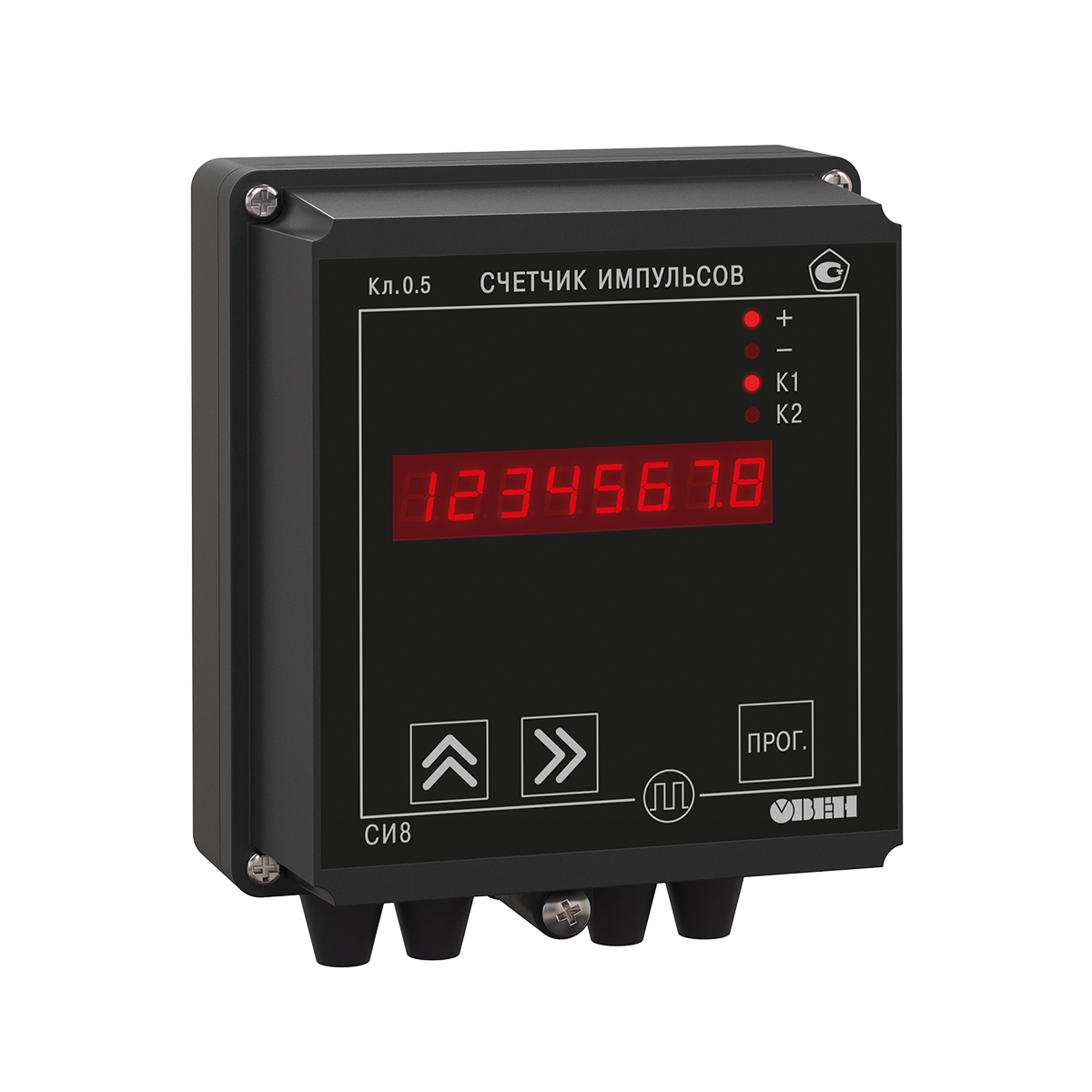

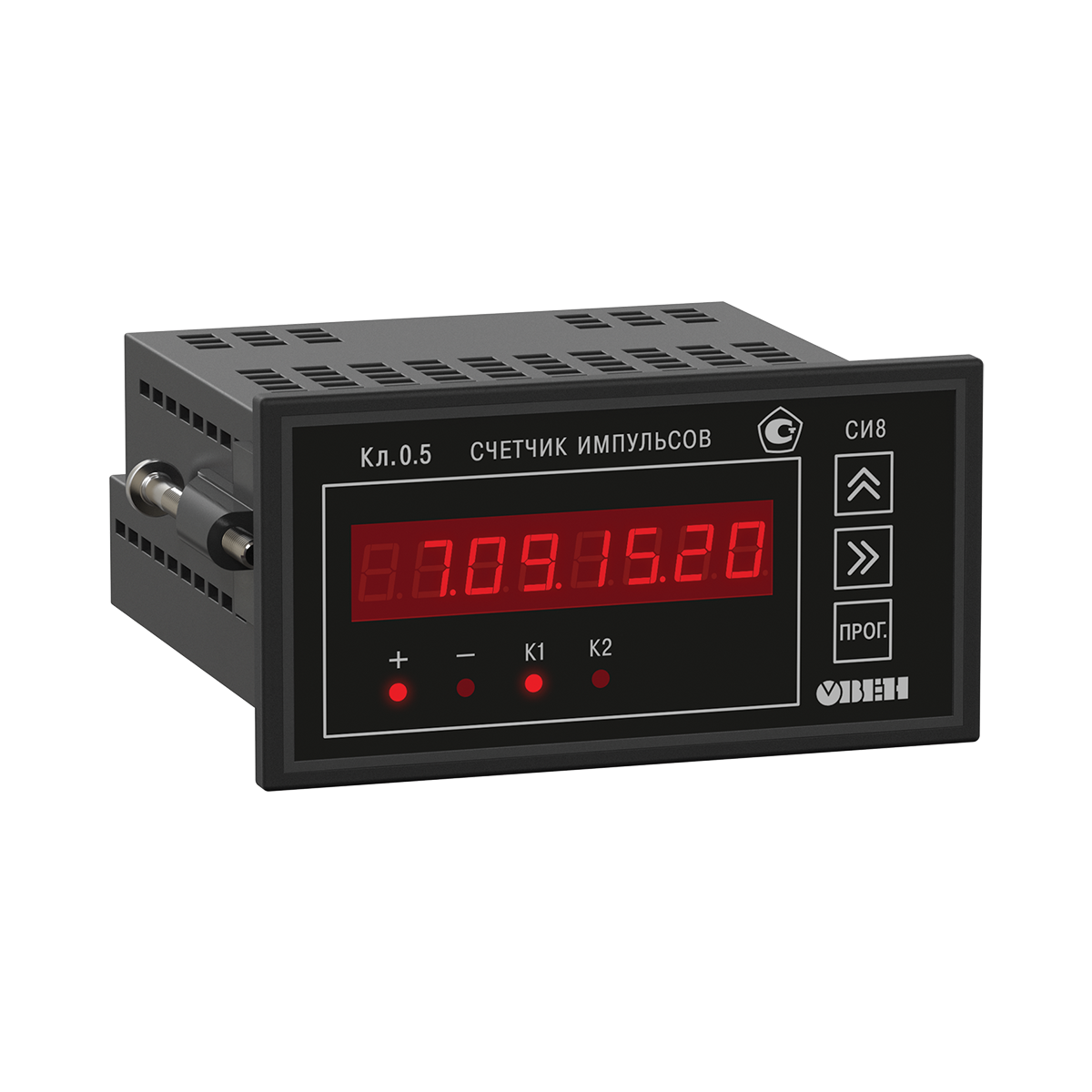

Цифровой счетчик импульсов выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Функциональные возможности
- Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
- Определение направления вращательного движения узлов и механизмов.
- Подсчет текущего или суммарного расхода.
- Реальные единицы измерения продукции.
- Подсчет времени наработки оборудования.
- Измерение длительности процессов.
- Три внешних входных устройства для организации счета.
- Управление нагрузкой с помощью двух выходных устройств.
- Сохранение результатов счета при отключении питания.
- Встроенный модуль интерфейса RS-485 по желанию заказчика.
Питание
| Напряжение питания | ~90...265 В или =20...30 В |
Входы
| Подключаемые датчики | – коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом; – датчики с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В |
| Количество входов управления | 3 |
| Напряжение низкого (активного) уровня на входах | 0...0,8 В |
| Напряжение высокого уровня на входах | 2,4...30 В |
Встроенный источник питания
| Номинальное выходное постоянное напряжение | 24 В |
| Максимальный выходной ток | 100 мА |
| Нестабильность выходного напряжения, не более | 12,5 % |
| Уровень пульсаций, не более | 100 мВ |
Счетчик импульсов
| Количество счетных разрядов | 7 |
| Максимальная частота входных импульсов | 8000 Гц |
| Минимальная длительность входных импульсов | 0,1 мс |
| Диапазон значений делителя | 1..9999 |
| Диапазон значений множителя | 0,000001...9999999 |
| Постоянная времени входного фильтра | 0,1...1000 мс |
Расходомер
| Время измерения среднего расхода | 0,1...99,9 с |
Счетчик времени
| Дискретность отсчета времени | 1 мин или 0,01 с |
Выходные устройства
| Время выключенного состояния ВУ | 0,1...99,9 с |
| Максимально допустимый ток нагрузки: | |
| – электромагнитных реле | 8 А (220 В и cos φ> 0,4) |
| – транзисторных оптопар | 0,2 А (+50 В) |
| – оптосимисторов | 50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц |
| – дублирующего выхода второго канала | 30 мА при +30 В |
| Количество разрядов индикации | 8 |
Интерфейсы связи
| Интерфейсы | RS-485 (протокол ОВЕН) |
Корпуса
| Габаритные размеры и степень защиты корпуса | |
| – щитовой Щ1 | 96×96×70, IP54* |
| – щитовой Щ2 | 96×48×100, IP54* |
| – настенный Н | 130×105×65, IP44 |
| * со стороны передней панели | |
Условия эксплуатации
| Температура окружающего воздуха | +1...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при 35 °С) | не более 80 % |
