Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
| Коммуникационные возможности | |
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы | Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP |
Особенности
- Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МВ210-202 и МВ210-212)

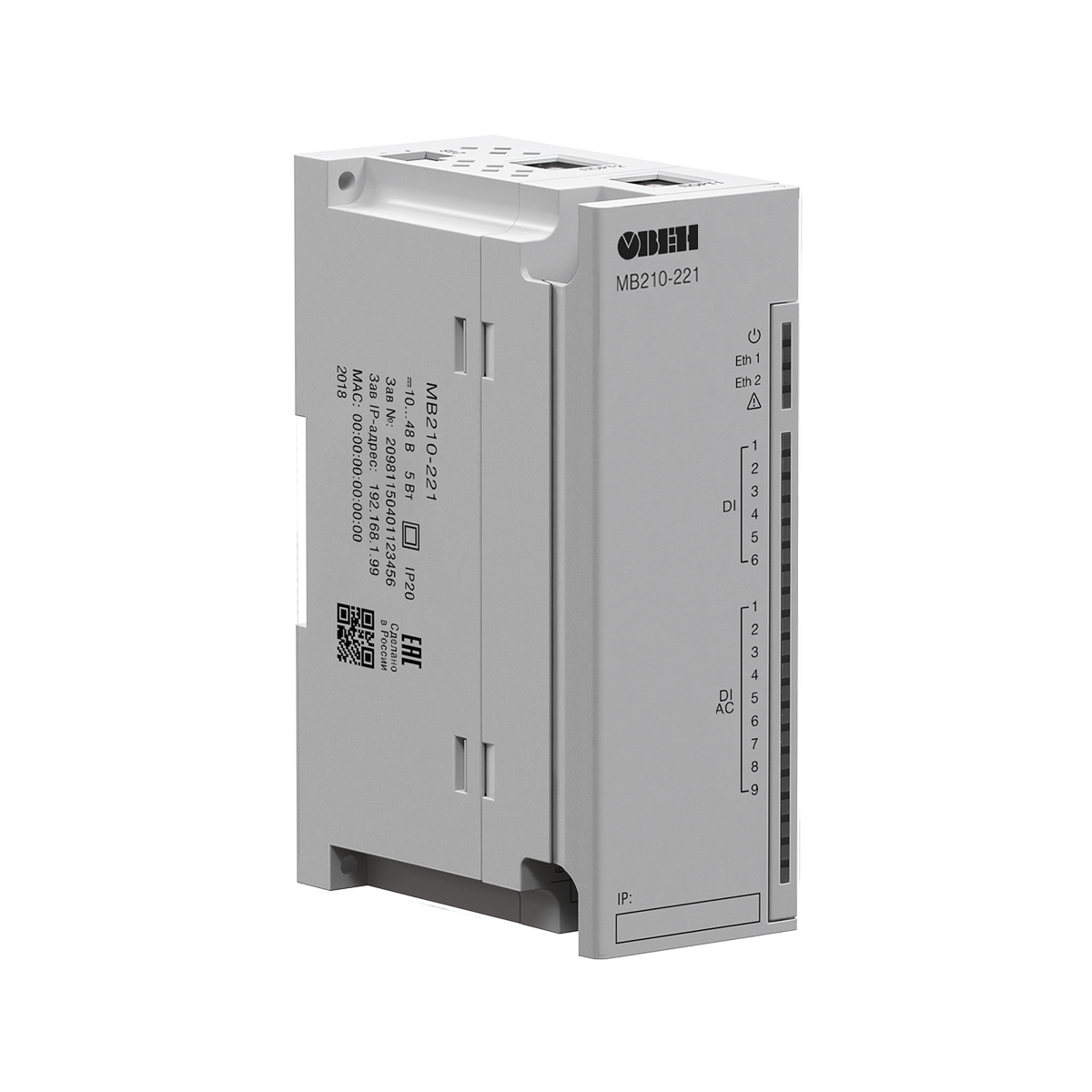

- Подключение дискретных сигналов ~230 В (только МВ210-221):
- Определение наличия или отсутствия напряжения в сети
- Диагностика обрыва фазы в трехфазной сети
- Контроль чередования фаз
- Подсчет наработки (моточасов)
- Счетчик количества включений напряжения
- Время последнего включения и выключения напряжения на входе

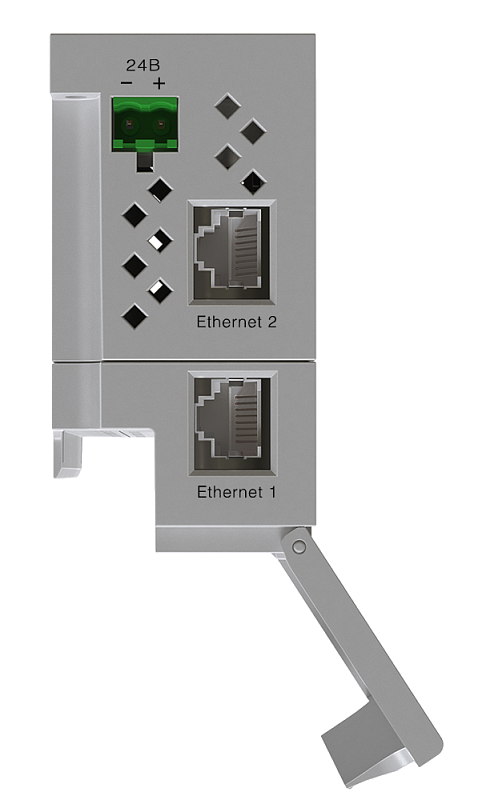

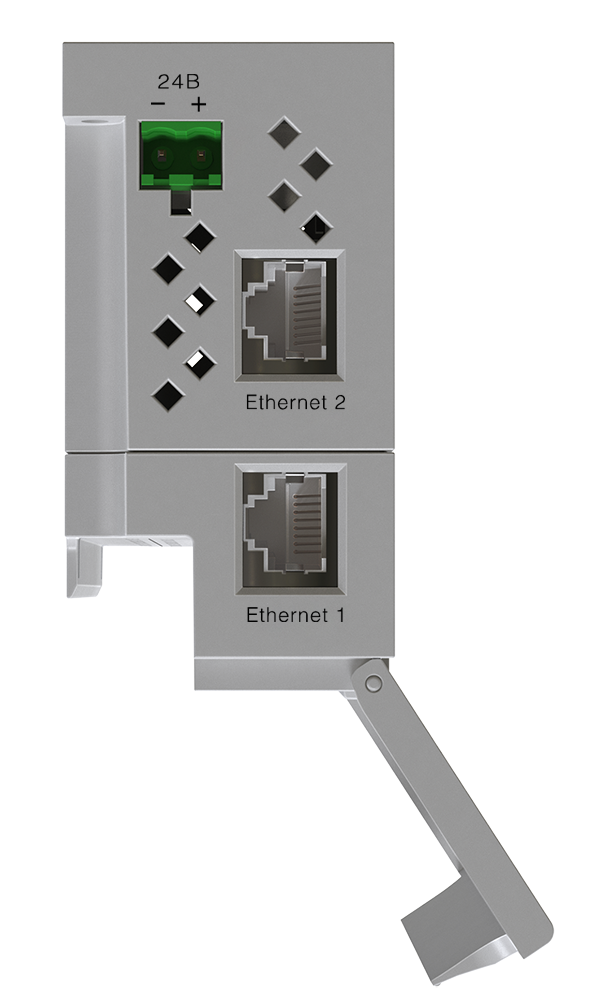

- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

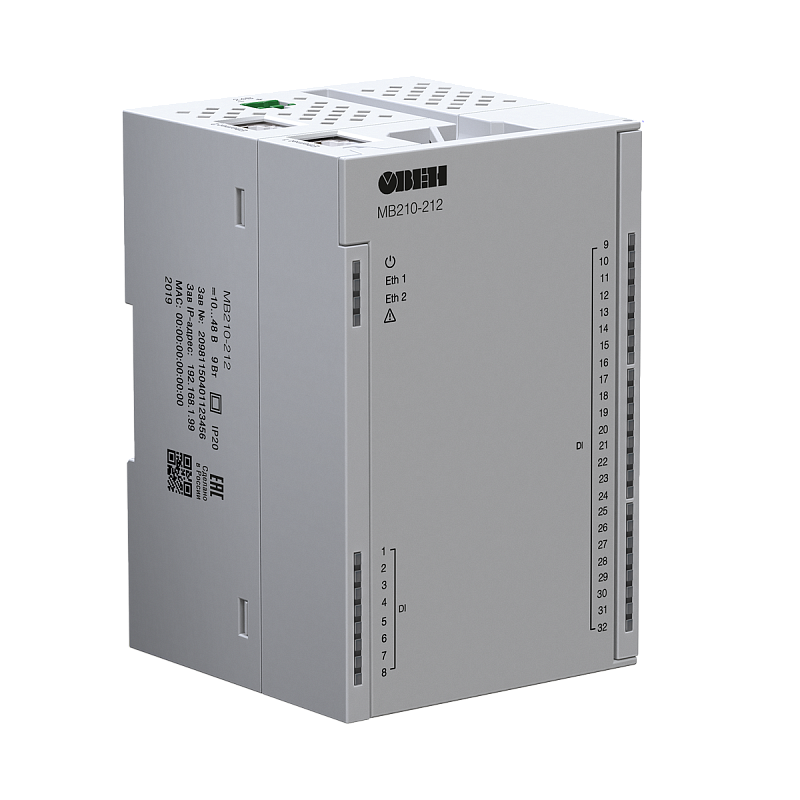

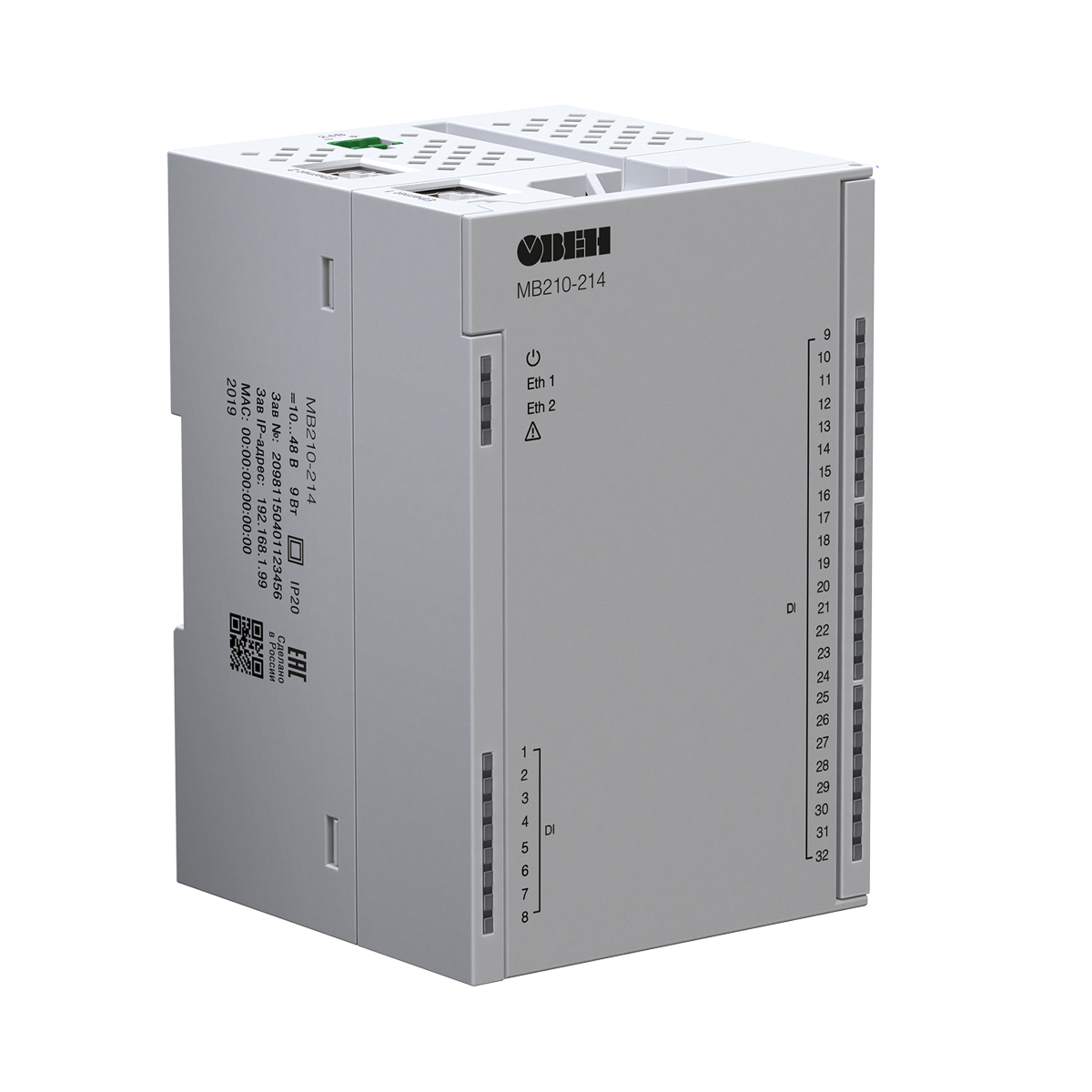

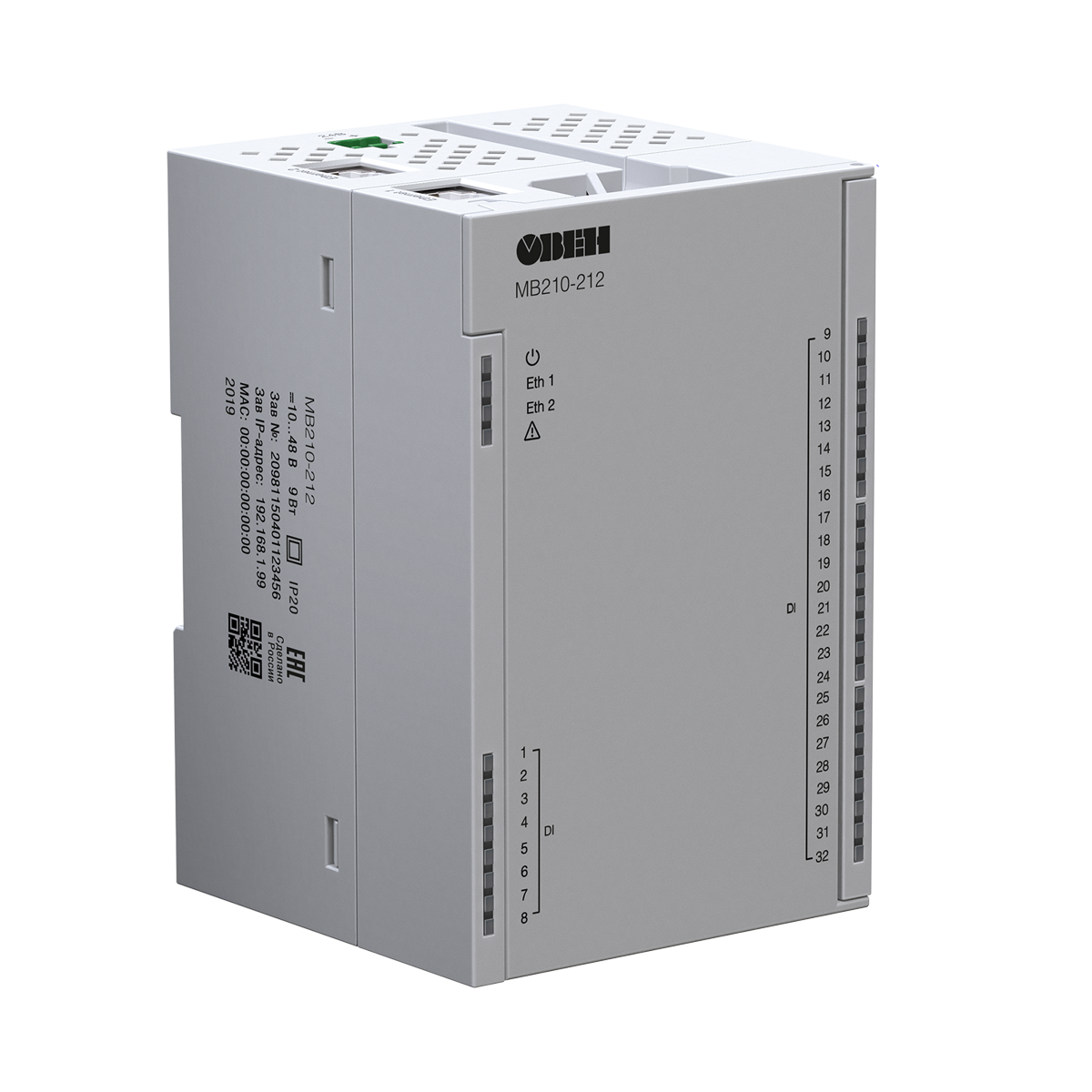

| Модификация | МВ210-202 | МВ210-212 | МВ210-204 | МВ210-214 | МВ210-221 | |
| Входы | ||||||
| Количество входов | 20 DI | 32 DI | 20 DI | 32 DI | 9 + 6 DI | |
| Тип входов |
|
|
| |||
| Характеристики дискретных входов (DI) | ||||||
| Гальваническая развязка входов | – | |||||
| Режимы работы |
|
| Для сигналов ~230 В:
Для сигналов «сухой контакт»:
| |||
| Макс. частота входного сигнала | определение логического уровня | 400 Гц | ||||
| подсчет числа импульсов | 100 кГц (только 1 – 8 DI) | 400 Гц | ||||
| измерение частоты | 100 кГц (только 1 – 8 DI) | – | ||||
| обработка сигналов энкодера | 100 кГц | – | ||||
| Мин. длительность импульса | 5 мкс (1 – 8 DI) | 1 мс | ||||
| 1 мс (9 – 20 DI) | 1 мс (9 – 32 DI) | |||||
| Напряжение питания входов | 24±3 | 24±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! | ||||
| Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу | – | не более 100 Ом | ||||
| Ток «логической единицы» | не более 5,5 мА | – | ||||
| Ток «логического нуля» | не более 1,2 мА | – | ||||
| Напряжение «логической единицы» | 9…30 В | – | ||||
| Напряжение «логического нуля» | 0…6 В | – | ||||
| Питание | ||||||
| Напряжение питания | =10…48 (номинальное =24) В | |||||
| Потребляемая мощность, не более | 4 Вт при питании =24 В | 9 Вт при питании =24 В | 4 Вт при питании =24 В | 9 Вт при питании =24 В | 5 Вт при питании =24 В | |
| Защита от переполюсовки | есть | |||||
| Тип питания часов реального времени | батарея CR2032 | |||||
| Конструктивное исполнение | ||||||
| Габаритные размеры | (42×124×83) ±1 мм | (82×124×83) ±0,5 мм | (42×124×83) ±1 мм | (82×124×83) ±0,5 мм | (42×124×83) ±1 мм | |
| Степень защиты | IP20 | |||||
| Монтаж | на DIN-рейку / на стену | |||||
| Средний срок службы | 10 лет | |||||
| Масса, не более | 0,4 кг | 0,6 кг | 0,4 кг | 0,6 кг | 0,4 кг | |
| Условия эксплуатации | ||||||
| Температура окружающего воздуха | -40…+55 °С | |||||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||||
