ПРМ модули расширения для программируемых реле

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемых реле ОВЕН ПР:

ПРМ-1 – 8 дискретных входов DI и 8 дискретных выходов DO.

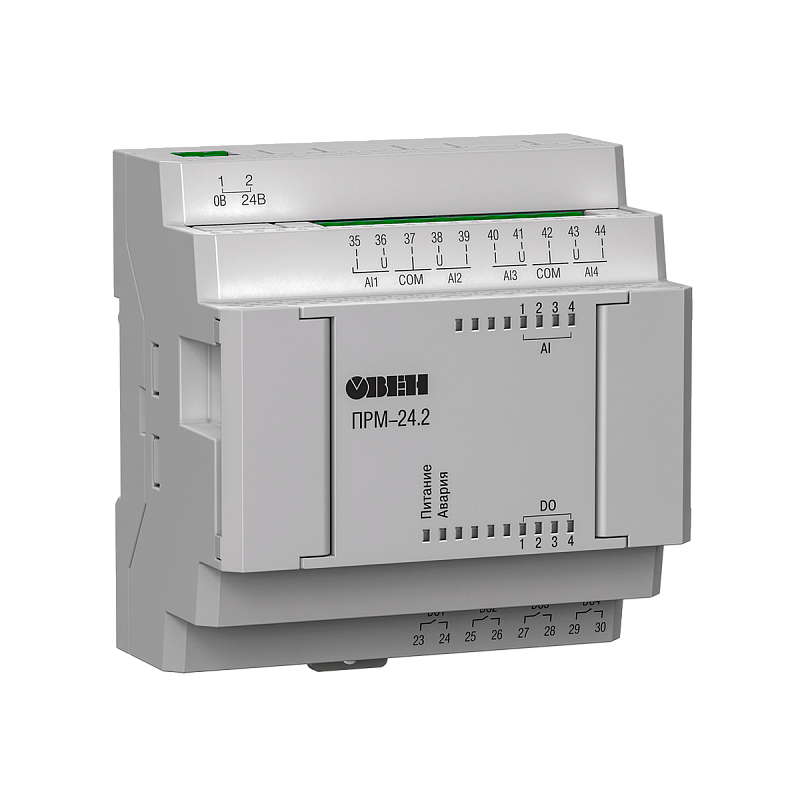

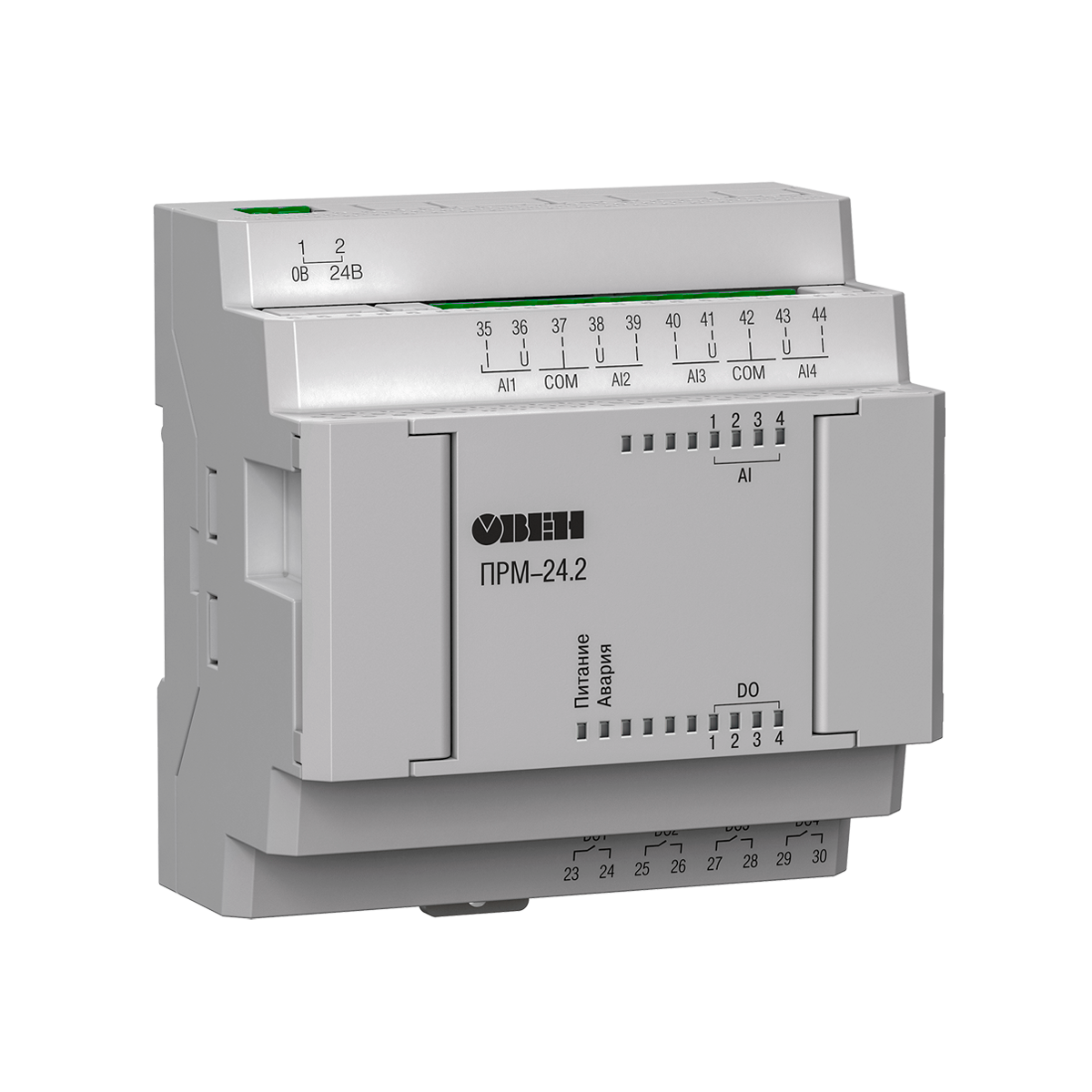

ПРМ-2 – 4 аналоговых входа AI и 4 дискретных выходов DO.

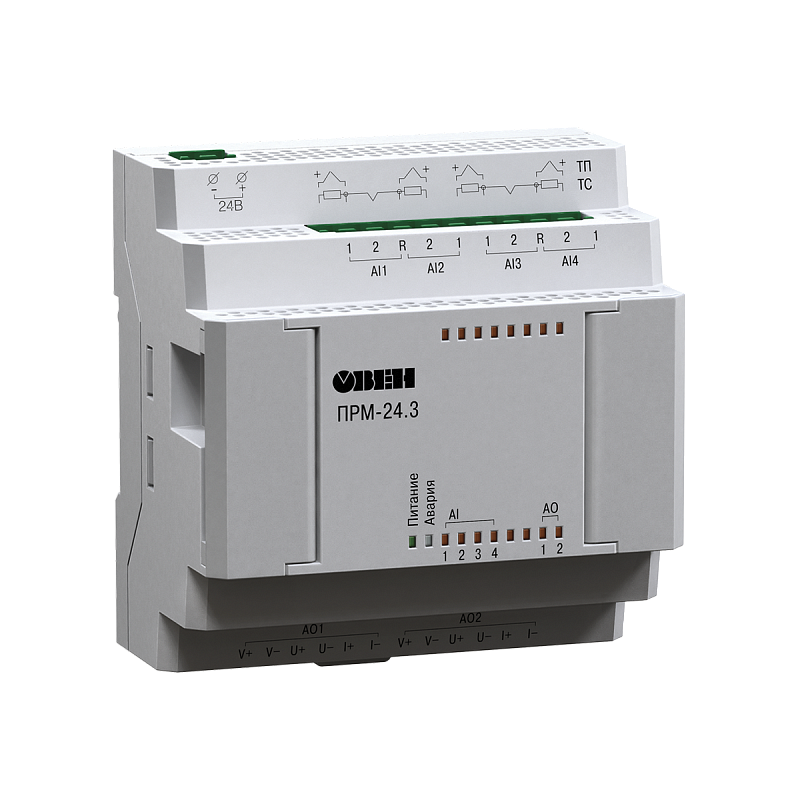

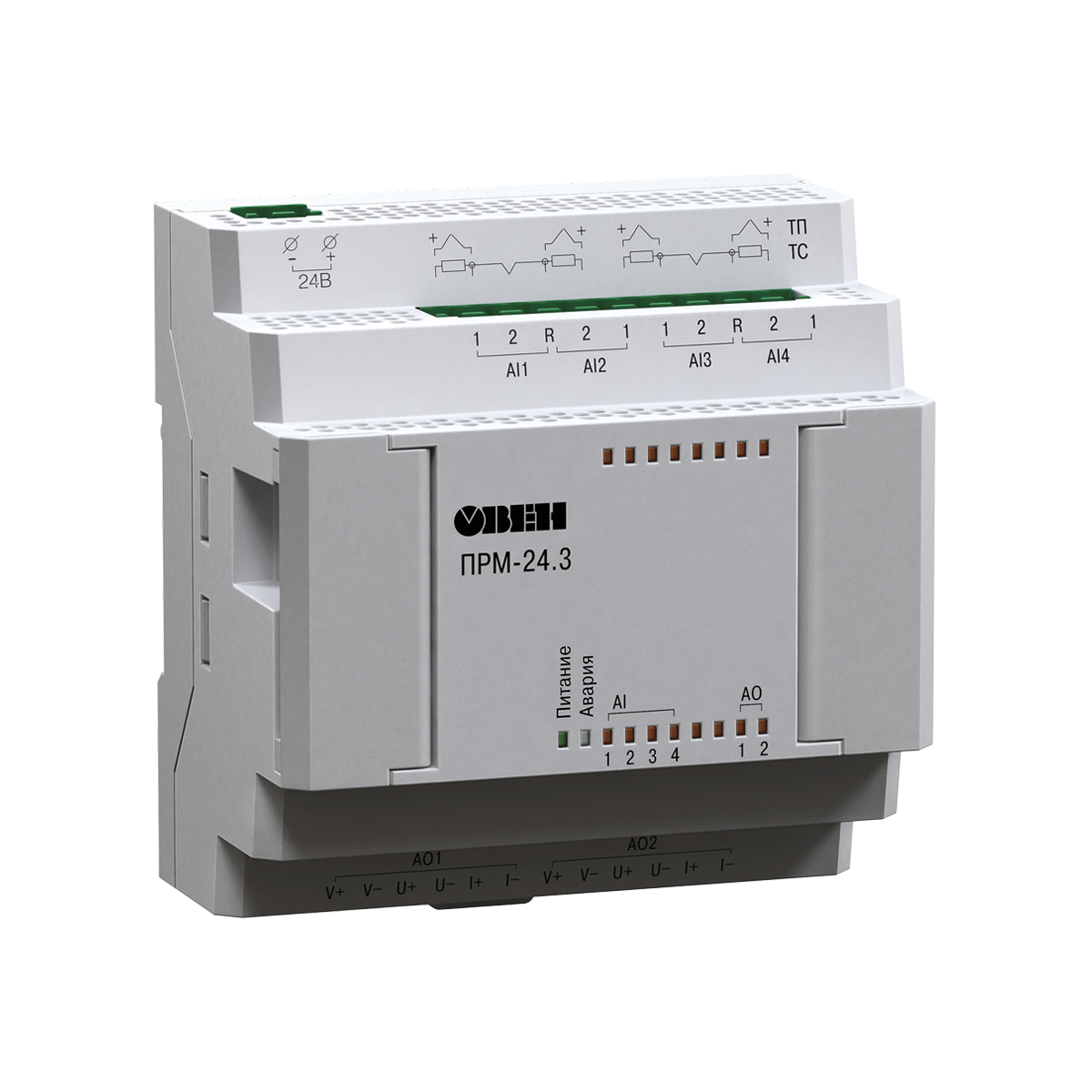

ПРМ-3 – 4 аналоговых входа AI и 2 аналоговых выхода AO.
ПРМ-4 – 16 дискретных входов DI.
ПРМ-5 – 16 дискретных выходов DO.
ПРМ-6 – 16 дискретных входов DI и 12 дискретных выходов DO.

Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.

Совместимые программируемые реле

Модули расширения ПРМ подключаются к ПР, имеющим специальный разъем и поддерживающим работу с ПРМ. На данный момент работу с ПРМ поддерживают следующие ПР:

ПР200
Программируемое реле с дисплеем

ПР102
Программируемое реле на 40 каналов ввода/вывода

ПР103
Программируемое реле с Ethernet

ПР205
Программируемое реле с графическим дисплеем и Ethernet

Особенности прибора

Основные особенности модулей ПРМ

Модульный корпус.
Ширина корпуса 5 модулей.
Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
Входы модулей гальванически развязаны относительно питания.

Связь с ПР и настройка

Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
Простая настройка модуля в среде Owen Logic. Модуль ввода/вывода добавляется в проект в несколько кликов.

Монтаж и подключение

Две модификации модулей на разные питания: 230 В и 24 В.
Модули имеют свое независимое питание, что повышает надежность системы.
Можно использовать головное ПР и модули с разным типом питания.
Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.

Отличительные характеристики

Технические характеристики ПРМ

Наименование	ПРМ-220.х	ПРМ-24.х
Общие сведения
Диапазон переменного напряжения питания	90…264 В (номинальное 230 В, при 50 Гц)	-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	9...30 В (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции между входом питания и другими цепями 220 В и 24 В:	ПРМ-220.1 – 2830 В ПРМ-220.2 и ПРМ-220.3 – 2300 В ПРМ-220.4 и ПРМ-220.5 – 2830 В	ПРМ-24.1 – 1780 В ПРМ-24.2 и ПРМ-24.3 – 510 В ПРМ-24.4 и ПРМ-24.5 – 2830 В
Потребляемая мощность, не более	ПРМ-220.1, ПРМ-220.2, ПРМ-220.3 – 8 ВА ПРМ-220.4 и ПРМ-220.5 – 12 ВА	ПРМ-24.1, ПРМ-24.2, ПРМ-24.3 – 4 Вт ПРМ-24.4 и ПРМ-24.5 – 7 Вт
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	88×90×58 мм
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса прибора, не более (для всех вариантов исполнений)	0,4 кг
Температура окружающего воздуха	ПРМ-х.1, ПРМ-х.3, ПРМ-х.4, ПРМ-х.5: -20…+55 ºC ПРМ-х.2: -40…+55 ºC

Характеристики дискретных входов ПРМ-1

Наименование	ПРМ-220.1	ПРМ-24.1
Количество	8
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	-	датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания дискретных входов	~230 В	=24 В
Напряжение питания дискретных входов	~90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,75...1,5 мА	2…5 мА
Уровень сигнала «логической единицы»	159...264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	-3…+5 В
Гальваническая развязка	Групповая по 4 входа (1…4, 5...8)
Электрическая прочности изоляции	2830 В, групповая – 1780 В

Характеристики дискретных выходов ПРМ-1

Наименование	ПРМ-220.1	ПРМ-24.1
Количество	8
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока
Время переключения из состояния «0» в состояние «1» и обратно	не более 10 мс
Гальваническая развязка	Групповая, по 2 выхода
Электрическая прочность изоляции	2830 В по 2 реле (групповая – 1780 В)

Характеристики дискретно-аналоговых входов ПРМ-2

Наименование	ПРМ-220.2	ПРМ-24.2
Количество	4
Тип	Универсальный дискретно-аналоговых вход (ДАТ)
Тип измеряемых сигналов	4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др.
Работа в дискретном режиме	да
Период обновления значений четырех каналов, не более	1 мс
Разрядность встроенного АЦП	12 бит
Номинальное напряжение питания входов при работе в дискретном режиме	24 В
Предел основной приведенной погрешности при работе с:
Унифицированными сигналами	±0,5 %
Термометрами сопротивления, термисторами РТС и NTC в диапазонах:
0...150 кОм включительно, не более	±1,0 %
151...300 кОм включительно, не более	±2,0 %
Гальваническая развязка	отсутствует
Режим дискретного входа
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»	1...8 В (устанавливается в Owen Logic)
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица»	2...9 В (устанавливается в Owen Logic)

Характеристики дискретных выходов ПРМ-2

Наименование	ПРМ-220.2	ПРМ-24.2
Количество	4
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока cosφ > 0,95 3 А при напряжении не более 30 В пост. тока
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции	2300 В

Характеристики аналоговых входов ПРМ-3

Наименование	ПРМ-220.3	ПРМ-24.3
Количество	4
Тип измеряемых сигналов	Аналоговый: Термопары (ГОСТ Р 8.585-2001) Термометры сопротивления (ГОСТ Р 6651-2009) Унифицированные сигналы (ГОСТ 26.011-80)
Время опроса одного канала ТС	0,8 сек
Время опроса одного канала ТП /унифицированного сигнала	0,6 сек
Разрядность встроенного АЦП	16 бит
Внутреннее сопротивление аналогового входа, не менее	10 кОм
Внешнее сопротивление для измерения тока	45 ... 50 Ом
Предел основной приведенной погрешности при измерении:
- термоэлектрическими преобразователями	±0,5 %
- термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока	±0,25 %
Гальваническая развязка	отсутствует

Характеристики аналоговых выходов ПРМ-3

Наименование	ПРМ-220.3	ПРМ-24.3
Количество	2
Тип аналогового выхода	универсальный: 4...20 мА/0...10 В (выбирается в Owen Logic)
Разрядность ЦАП	12 бит
Предел основной приведенной погрешности	±0,5 %
Гальваническая развязка	индивидуальная
Электрическая прочность изоляции	510 В

Характеристики дискретных входов ПРМ-4

Наименование	ПРМ-220.4	ПРМ-24.4
Количество	16
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	-	Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором
Номинальное напряжение питания дискретных входов	~230 В	=24 В
Напряжение питания дискретных входов	~90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,75...1,5 мА	2…5 мА
Уровень сигнала «логической единицы»	159...264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	-3…+5 В
Электрическая прочности изоляции	2830 В, групповая – 1780 В

Характеристики дискретных выходов ПРМ-5

Наименование	ПРМ-220.5	ПРМ-24.5
Количество	16
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока
Время переключения из состояния «0» в состояние «1» и обратно	Не более 10 мс
Электрическая прочность изоляции	2830 В по 2 реле (групповая – 1780 В)

Характеристики дискретных входов ПРМ-6

Наименование	ПРМ-220.6	ПРМ-24.6
Количество	16
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
Подключаемые датчики	-	Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором
Номинальное напряжение питания дискретных входов	~230 В	=24 В
Напряжение питания дискретных входов	~90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,75...1,5 мА	2…5 мА
Уровень сигнала «логической единицы»	159...264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	-3…+5 В
Электрическая прочности изоляции	2830 В, групповая – 1780 В

Характеристики дискретных выходов ПРМ-6

Наименование	ПРМ-220.6	ПРМ-24.6
Количество	12
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока
Время переключения из состояния «0» в состояние «1» и обратно	Не более 10 мс
Электрическая прочность изоляции	2830 В по 2 реле (групповая – 1780 В)

Поддерживаемые датчики и сигналы

Поддерживаемые датчики и сигналы ПРМ-2

Наименование	Диапазон измерений	Предел основной приведенной погрешности, %
Сигнал постоянного напряжения	0...10 В	0,5%
Сигнал постоянного тока	4...20 мА	0,5%
Резистивный сигнал	0...300 кОм	см. примечание**
Термометры сопротивления
Pt500 (α = 0,00385 °С^-1)*	–200…+850 °С	см. примечание**
Pt500 (α = 0,00391 °С^-1) –	–200…+850 °С	см. примечание**
Cu500 (α = 0,00426 °С^-1)	–50...+200 °С	см. примечание**
Cu500 (α = 0,00428 °С^-1)	–180...+200 °С	см. примечание**
Ni500 (α = 0,00617 °С^-1)	–60...+180 °С	см. примечание**
Cu1000 (α = 0,00426 °С^-1)	–50...+200 °С	см. примечание**
Cu1000 (α = 0,00428 °С^-1)	–180...+200 °С	см. примечание**
Pt1000 (α = 0,00385 °С^-1)	–200...+850 °С	см. примечание**
Pt1000 (α = 0,00391 °С^-1)	–200...+850 °С	см. примечание**
Ni1000 (α = 0,00617 °С^-1)	–200...+850 °С	см. примечание**
Термисторы NTC
Серия B57861S, характеристика № 1008, R25 = 2 кОм	–55…+100 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 3 кОм	–55…+145 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 5 кОм	–35…+145 °С	см. примечание**
Серия B57861S, характеристика № 8016, R25 = 10 кОм	–35…+155 °С	см. примечание**
Серия B57861S, характеристика № 8018, R25 = 30 кОм	–20…+155 °С	см. примечание**
Серия B57861S, характеристика № 2901, R25 = 50 кОм	–10…+155 °С	см. примечание**
NTC3435, 10 кОм	–40…+105 °С	см. примечание**
NTC3977, 10 кОм	–40…+125 °С	см. примечание**
Термисторы РTC
KTY82-110	–55…+150 °С	см. примечание**
KTY82-120	–55…+150 °С	см. примечание**
KTY82-121	–55…+150 °С	см. примечание**
KTY82-122	–55…+150 °С	см. примечание**
KTY82-150	–55…+150 °С	см. примечание**
KTY82-151	–55…+150 °С	см. примечание**

* Температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 ⁰С, к его сопротивлению, измеренному при 0 ⁰С (R0), деленное на 100 0 ⁰С и округленное до пятого знака после запятой.

** Предел основной приведенной погрешности для режима 0...300 кОм, в диапазонах:

0...150 кОм включительно, не более ± 1,0 %

151...300 кОм включительно, не более ± 2,0 %

Поддерживаемые датчики и сигналы ПРМ-3

Наименование	Диапазон измерений	Предел основной приведенной погрешности, %
Резистивный сигнал
0...3950 Ом	0...100 %	±0,25
Сигнал постоянного напряжения
-50…+50 мВ	0…100 %	±0,25
Унифицированные сигналы по ГОСТ 26.011-80
0…1 В	0…100 %	±0,25
0…5 мА	0…100 %
0…20 мА	0…100 %
4…20 мА	0…100 %
Термометры сопротивления по ГОСТ Р 6651-2009
Cu50 (α =0,00426 °С^-1)*	-50…+200	±0,25
Cu50 (α =0,00428 °С^-1)	-200…+200
Pt50 (α = 0,00385 °С^-1)	-200…+850
Pt50 (α =0,00391 °С^-1)	-240…+1100
Cu100 (α =0,00426 °С^-1)	-50…+200
Cu100 (α =0,00428 °С^-1)	-200…+200
Pt100 (α =0,00385 °С^-1)	-200…+850
Pt100 (α =0,00391 °С^-1)	-240…+1100
Ni100 (α =0,00617 °С^-1)	-60…+180
Pt500 (α =0,00385 °С^-1)	-200…+850
Pt500 (α =0,00391 °С^-1)	-250…+1100
Cu500 (α =0,00426 °С^-1)	-50…+200
Cu500 (α =0,00428 °С^-1)	-200…+200
Ni500 (α =0,00617 °С^-1)	-60…+180
Cu1000 (α =0,00426 °С^-1)	-50…+200
Cu1000 (α =0,00428 °С^-1)	-200…+200
Pt1000 (α =0,00385 °С^-1)	-200…+850
Pt1000 (α =0,00391 °С^-1)	-250…+1100
Ni1000 (α =0,00617 °С^-1)	-60…+180
Термопары по ГОСТ Р 8.585-2001
TХК (L)	-200…+800	±0,5 (±0,25)**
TЖК (J)	-200…+1200
TНН (N)	-200…+1300
TХА (К)	-200…+1360
TПП (S)	-50…+1750
TПП (R)	-50…+1750
ТПР(В)	+200…+1800
ТВР(А-1)	0…+2500
ТВР(А-2)	0…+1800
ТВР(А-3)	0…+1800
ТМК(Т)	-250…+400

* Температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 ⁰С, к его сопротивлению, измеренному при 0 ⁰С (R₀), деленное на 100 0 ⁰С и округленное до пятого знака после запятой.
** Основная приведенная погрешность без коррекции «холодного спая».
