Назначение

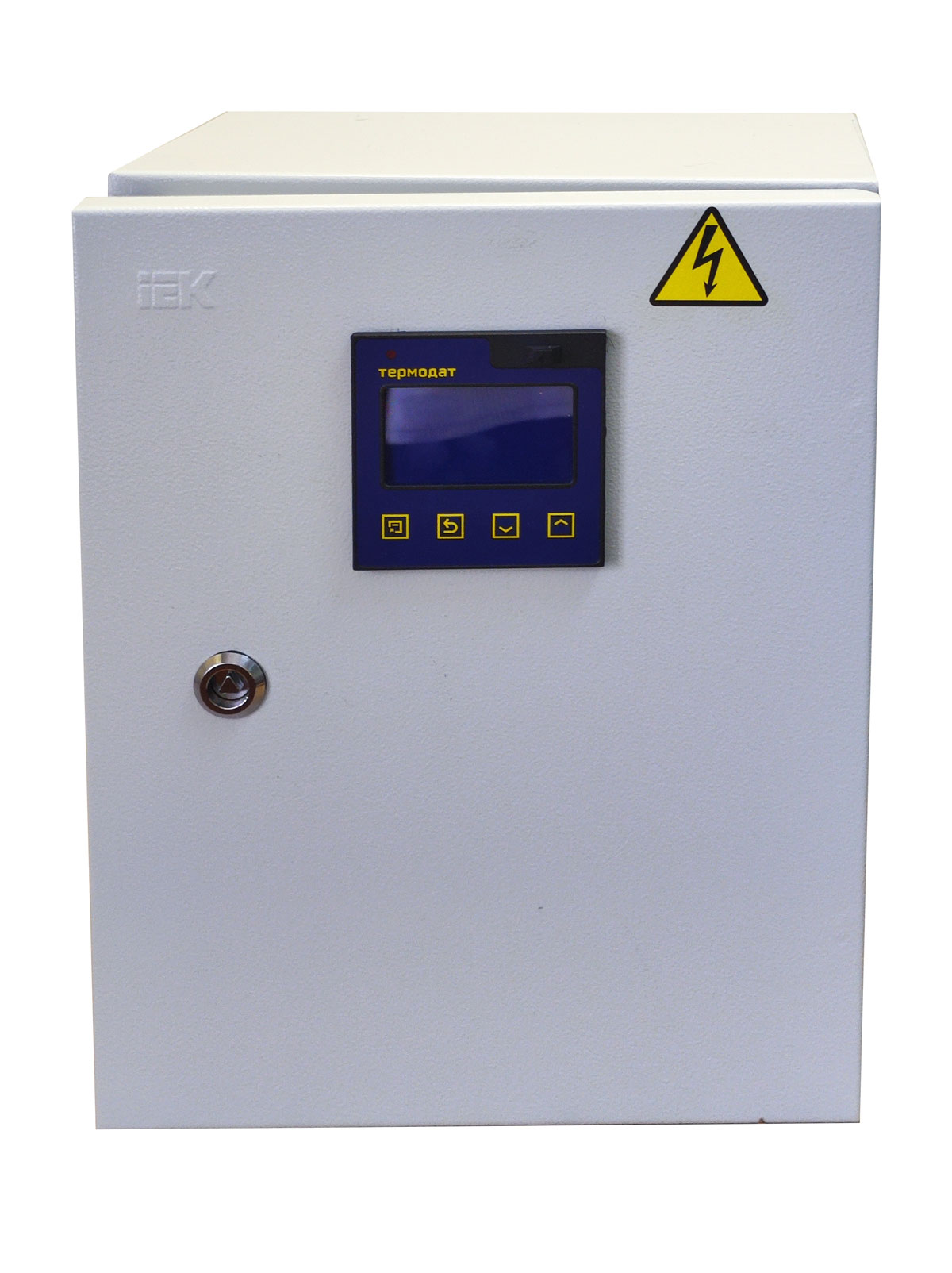

ШМV2 предназначен для мониторинга параметров температуры и давления на объекте.
Основные функции:
- Измерение температуры и давления;

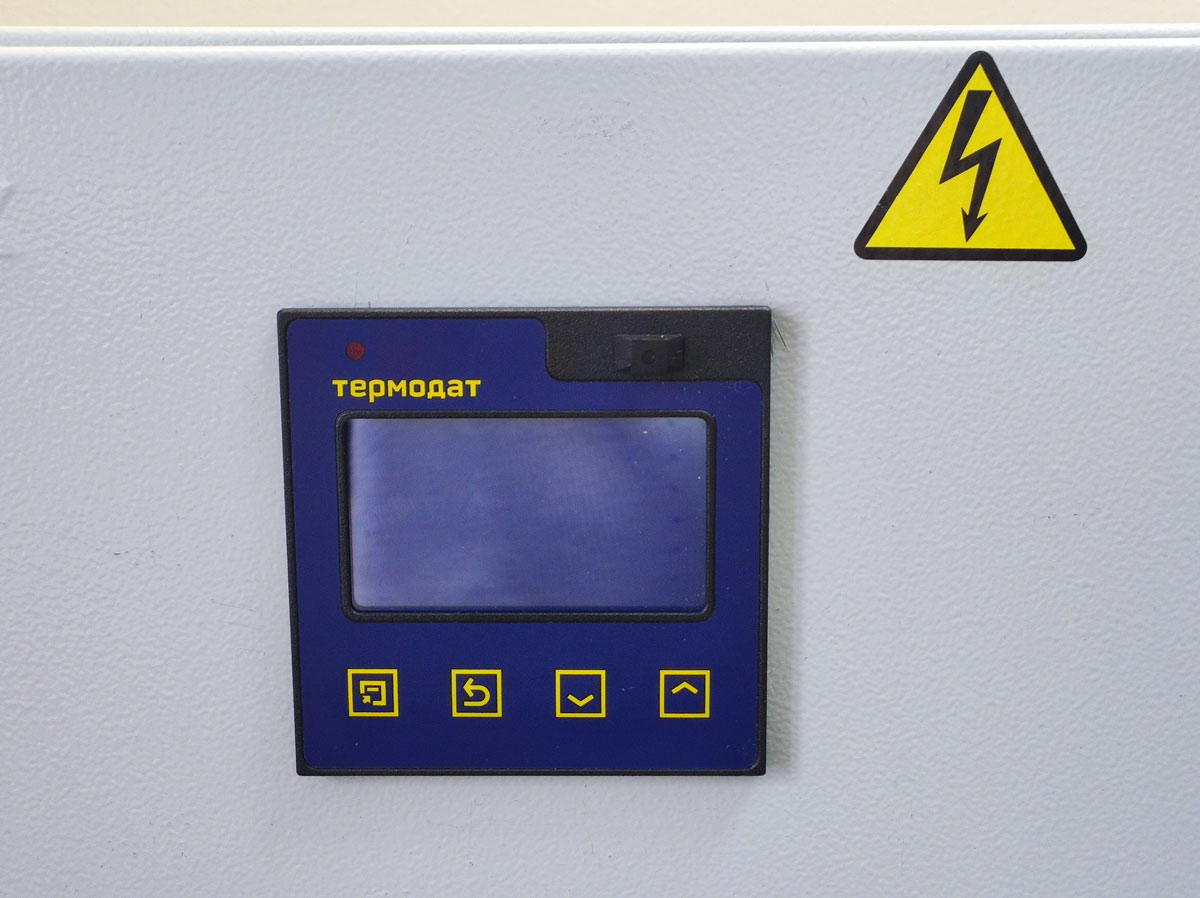

- Визуализация измеренных параметров на дисплее прибора Термодат;
- Просмотр значений из архива прибора в виде графика;
- Сохранение Архива на USB-flesh носителе.
Условия эксплуатации:
Перед началом работ со шкафом ШМV2 необходимо внимательно ознакомиться с настоящим РЭ.
6.2 Шкаф устанавливается на расстоянии не менее 0,5 метра от нагревательных приборов.
6.3 Шкаф рекомендуется эксплуатировать:
– в закрытых взрывобезопасных помещениях при отсутствии химически агрессивных сред с содержанием кислот, щелочей и газов;
– при отсутствии токопроводящей пыли;
– при температуре окружающего воздуха от 0 до плюс 40 0С, относительной влажности воздуха до 80 % при температуре плюс 35 0С и более низких температурах без конденсации влаги, атмосферном давлении (84,0–106,7) кПа.
Технические характеристики
Наименование параметра |
Значение |
Диапазон питающего напряжения оборудования шкафа, В |
220 |
Номинальный (максимальный) потребляемый ток шкафа |
4 |
Вход датчиков температуры |
50М (трехпроводная линия), датчик (-)50 – (+)180 °С. |
Вход датчиков давления |
сигнал 4-20мА (двухпроводная линия), датчик 0 – 1 МПа. |
Рабочий диапазон эксплуатации шкафа, 0С |
-0 + 40 |
Расположение гермовводов на корпусе |
снизу |
Габаритные размеры шкафа |
не более 400-310-220 |
Средний срок службы |
5 лет |
Масса шкафа |
не более 10,0 кг |
Исполнение корпуса (степень защиты) |
IP54 |
